애플리케이션과 도입

    PVC 소재 복합 계통은 전직선의 장기 안정적인 생산에 핵심 중 하나인 PVC 생산 라인의 이전 부분입니다.복합 계통의 자동화 학위는 전체 생산 라인의 자동화 학위를 결정합니다.

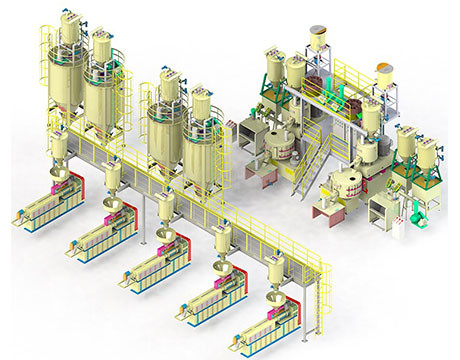

자동 PVC 복합 계통은 보통 다음과 같은 서브시스템으로 구성됩니다 : 자재 수집 시스템, 자재 공급 씨스템, 측정 계량 시스템, 혼합 유니트, 자료 창고 장비, 피딩 시스템, 먼지 제거 시스템 : 중앙 제어 시스템, 중앙감시장치, 등.서브시스템의 구성과 원리는 아래와 같이 묘사됩니다 :

1. 집중화된 공급한 시스템 소재 수집 시스템을 섞는 자동 PVC

수집 시스템이 익숙한 물질은 다양한 방법으로 저장 사일로 안으로 대량 또는 자루에 넣어진 원료를 수집합니다.

벌크 물질은 탱커 위의 공기 전달 장치를 통하여 직접적으로 저장 탱크에 보내질 수 있고 가방지가 가방 개구 스테이션에 의해 수집됩니다.

2. 집중화된 공급한 시스템 소재 공급 씨스템을 섞는 자동 PVC

물질의 컨베잉은 그 복합 피딩하는 시스템의 자동화에 핵심입니다. PVC 자동 복합 계통에서, 공급 씨스템은 큰 비율을 차지합니다 :자루에 넣는 곳부터 원료 배합 저울 위의 변화 저장고까지 컨베잉을 포함하여, 완성 물질이 믹서에서부터 끝난 저장고까지 알리고 또한 완성 물질이 끝난 저장고에서부터 압출기까지 알립니다.

     집중화된 공급한 시스템 소재 저장 장비를 섞는 자동 PVC

자료 창고 장비는 개별적으로 원료와 완성 물질을 저장해서 주로 사용된 저장고입니다.

PVC 원료 저장 사일로는 유효 볼륨의 150m3을 가지고 있습니다.소재 접촉 저장 물질은 모두 스테인레스 강이고, 닦입니다 . 외면은 픽링 패시베이션 처리로 끝납니다.울타리, 저장고, 강철 사다리에 저장고, 먼지 제거 장비와 일치합니다,

압축해제 캡과 게이트와 다른 성분 기타 등등.

자동적으로 레벨 게이지에서 설정함으로써 수입하고 능가하는 물질을 통제할 수 있, 그것은 좋은 외모, 강한 구조, 바람 증거와 다른 특징을 가지고 있습니다.완성 튜브의 자격 있는 비율을 보증하기 위해, 정상적으로 12 이하 시간이 아니라 완성 물질의 저장고의 흑자 양과 또한 완성 물질 저장고의 설계가 재료가 계층화에서 분리되지 않는다는 것을 보증하기 위해 균일화된 구조를 채택하는 것을 고려하는 것이 필요합니다.

      압출기를 위한 집중화된 공급한 시스템 피딩 시스템을 섞는 자동 PVC

피딩 시스템은 진공피더 또는 봄 공급 장치로 구성됩니다.

진공피더는 피딩 펀넬, 흡입총, 소용돌이 팬, 펄스 필터, 나비형 밸브와 저장 사일로를 구성했습니다. 가장 큰 평가된 공급 능력은 1500 킬로그램 / Ｈ 이상입니다.

봄 공급 장치는 로드리스 스크류 건베이어이고 압출기를 위한 공급에 적합한 어느 정도에서 굴곡일 수 있습니다.
